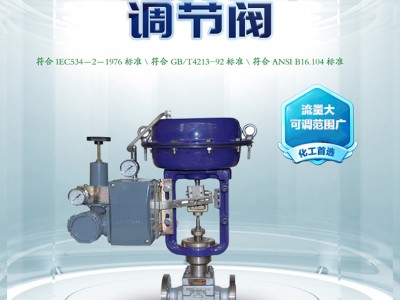

HLS小口径单座调节阀结构紧凑，有呈S流线型的通道， 使其压降损失小，流量大，可调范围广，流量特性精度高， 符合IEC534－2－1976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213－92标准。

阀 体

型 式

直通单座铸造球型阀

公称通径

20mm、25mm

公称压力

ANSI 125、150、300、600

JIS10、16、20、30、40K

PN1.6、4.0、6.4MPa

连接型式

法兰连接：FF、RF、RJ、LG、MFM

法兰标准：JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa） ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接连接：嵌接焊SW

材 料 ：铸钢（ZG230-450）、CrMo钢、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛、哈氏合金等耐腐蚀合金

上阀盖 ：

常温型（P）：－17～＋230℃

伸长Ⅰ型（EⅠ）：－45～－17℃ ＋230～＋566℃

伸长Ⅱ型（EⅡ）：－100～－45℃

伸长Ⅲ型（EⅢ）：－196～－100℃

注：工作温度不准超过各种材料的允许范围。压盖型式 螺栓压紧式

填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式 单座柱塞型阀芯

流量特性 金属阀座 等百分比特性（%CF）和线性特性（LCF），参考图1和图3 Cv值从0.04～14的高精度流量特性符合IEC534-2-1976标准

软 阀 座 等百分比特性（%TF）和线性特性（LTF），参考图2和图3

注：关于聚四氟乙烯阀座的工作温度和压差，请参考图5

材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型 式

HA多弹簧薄膜执行机构

膜片材料

乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围

20～100、80～240kPa

供气压力  140～400kPa

气源接口 RC1/4"

环境温度  －30～＋70℃

阀作用型式 用正作用或反作用执行机构实现阀的气—关式或气—开式

附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等性能

泄漏量金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104－1976 Ⅳ级

软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104－1976 Ⅵ级回 差 带定位器：小于全行程的1%

不带定位器：小于全行程的3%（HA1型小于全行程的5%） 基本误差 带定位器：小于全行程的±1%（HA1型小于全行程的±2%）

不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围 50∶1（0.25≤Cv≤14）或30∶1（Cv≤0.16）
